高温节能方案解决商-山东金石节能材料有限公司欢迎您!
咨询热线
18661672198

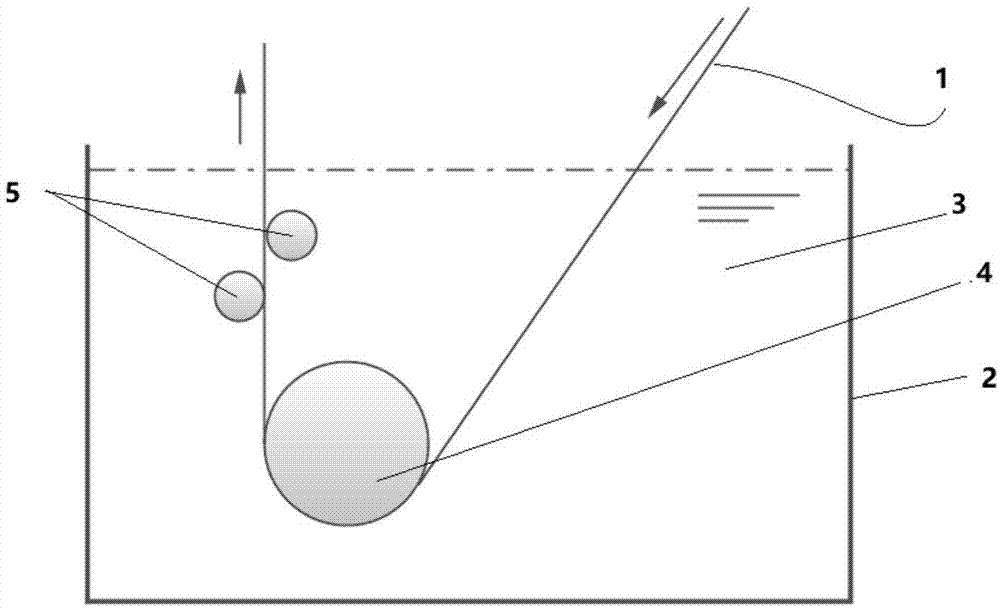

锌锅的工作原理
根据短路变压器原理工作。交变电动势(E1)施加到有(n)圈的一次线圈上,将产生一次电流(I1)同时电流(I1n)将以相反方向流过熔融金属回路,二次电流通常很大,并在具有电阻(R2)的二次电路中产生热量,将锌液进行加热。
锌锅的两种加热方式

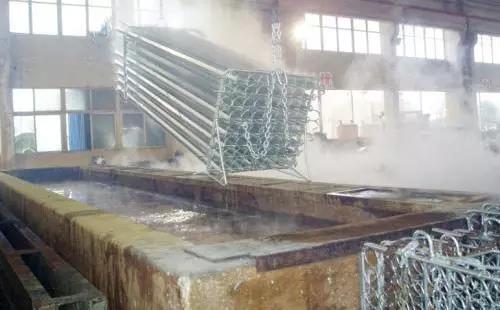

锌锅保温
降低锌锅炉体燃烧系统的燃烧强度,减少锌锅对锌液的热量传输,保持锌液温度在420℃以上,不要出现大量的锌液凝固,为升温及快速重新投产提供保证。这种方式,只适合于热镀锌生产中因任务量不足造成生产停滞的大间隔区段。
如果是临时或者间隔时间较短的生产间歇,则保温温度应提高一些,便于在较短的时间内提温,从而便于以最快的速度达到正常浸锌时需要的锌液温度。例如,生产中锌液工作温度如果选定在450℃,那么保温期间锌液的温度则控制在430℃以上。
锌锅保温选材
根据锌液温度在450度左右,锌锅外壁温度大约在500度左右,所以选择轻质陶瓷纤维材料做保温,隔热效果显著,长期使用温度1000度的1260型标准耐火纤维材料。

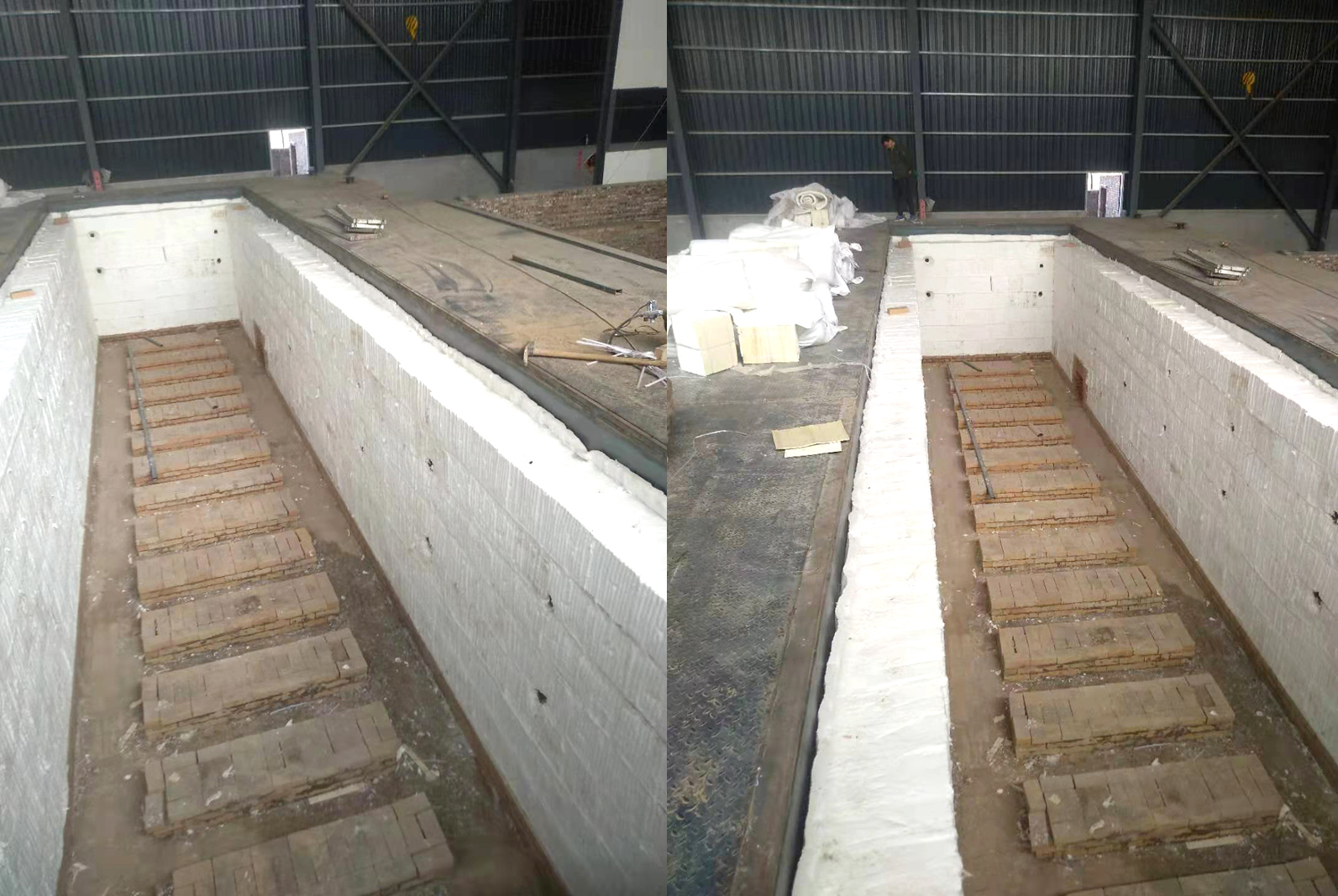

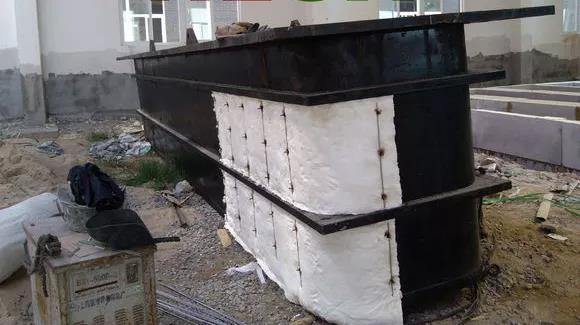

在锌锅火道外侧做保温,包括侧墙和锌锅盖板顶部两部分。可采取平铺两层30mm厚的陶瓷纤维毯(压缩至50mm厚),而后用250-300mm厚的陶瓷纤维模块,总保温厚度在300-350mm。
采用兵列示排布方式,在盖板顶部采用耐火纤维板,防止火道内风速将陶瓷纤维材料吹散堵塞火眼,所以在顶部采用陶瓷纤维板做保温,一般采用两层50mm厚陶瓷纤维板错缝拼接。
陶瓷纤维衬里应用优势
化学性能稳定:
锌锅工作时由于镀锌锅常年处于高温氧化剂锌液腐蚀和负重条件下,对保温材料的稳定性有极高的要求。陶瓷纤维模块与陶瓷纤维毯是无机非金属材料,具有极强的化学稳定性,不易受到锌锅保温层内部燃烧氛围的影响;
抗热震性好:
锌锅保温本体的轻质耐高温陶瓷纤维模块衬里由于优良的回弹性,预压缩的陶瓷纤维模块当安装完毕解除打包带后,随即形成一个密不透风的整体耐火层,无须预留膨胀缝;
轻质耐火:
锌锅保温专用陶瓷纤维模块与陶瓷纤维毯是传统耐火材料重量的1/10,从而大大减轻了锌锅保温结构的重量负荷,降低锌锅保温的项目成本。
Copyright © 2020-2030 山东金石节能材料有限公司 版权所有 鲁ICP备17001075号-13
