火炬保温方案详解

发布日期：2021-01-06 07:31:06浏览次数：159

火炬系统保温：在石油、化工企业生产中中，有一些化工装置和炼油装置加工大量烃类物质，在正常生产过程中不可避免地要排放相当量易燃易爆物料或尾气、废气，为了防止火灾及爆炸事故发生，保证设备和人身安全，均须设置火炬系统。　　
根据支撑结构可分为：高架火炬、地面火炬。　　
地面式火炬燃烧系统保温：也叫地面燃烧塔，是一种环保型（有效封闭废气）火炬燃烧系统。　　
地面放空火炬系统主要由控制阀、地面火炬（由燃烧器组、防辐射隔热罩和防护墙组成）、地面火炬自动点火系统组成。　　
燃烧塔内排烟温度950℃。要求火炬塔外壁温度小于100℃。

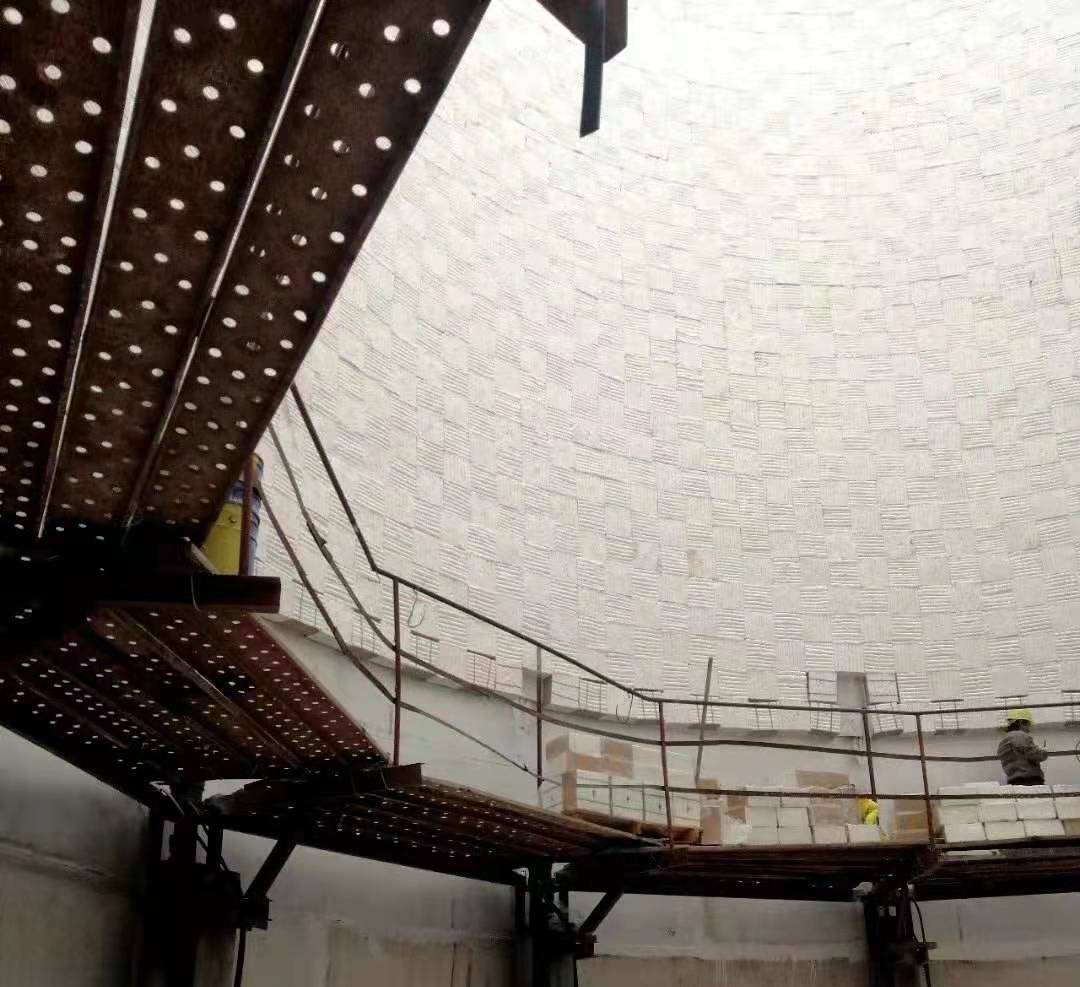

地面火炬系统筒体保温结构

筒体内部铺设轻质陶瓷纤维耐火材料，采用不锈钢丝网及螺栓固定；筒体外表面采用耐温度大于200的耐高温漆涂刷。　　
筒体顶部设有不锈钢导流板，可承受雨水、烟气的冲刷，防止雨天淋湿筒体内的保温材料。　　
石化火炬、地面火炬陶瓷纤维炉衬采用层铺+叠砌的复合结构。　　
总保温厚度：180mm，150mm标准纤维模块+30mm（2层20mm）平铺毯。　　
硅酸铝炉衬材质选用1260型硅酸铝纤维模块和1260型标准毯。　　
地面火炬轻质纤维炉衬表面喷涂固化剂，抗烟侵、风侵。
两种安装方式：（1）垂直火炬硅酸铝纤维炉衬：搭接脚手架安装硅酸铝纤维模块，施工费用高；（2）平躺火炬硅酸铝纤维炉衬：安装完硅酸铝纤维模块、陶瓷纤维折叠块之后，再将火炬筒体吊挂安装。
技术优势
火炬内部水汽较大，硅酸铝纤维模块表面涂刷2遍固化剂，即可以耐水汽，又可以抗高风速的烟气冲刷。
